как при помощи инструмента Mirror


Рассмотрим, как при помощи инструмента Mirror можно получить рисунок, напоминающий изображение циркулярной пилы. Для этого необходимо:

  •  Нарисовать изображение зубца. Выставить две пересекающиеся направляющие и растянуть окружность из их пересечения (<Alt>+<Shift>). Поставить зубец на границу окружности;

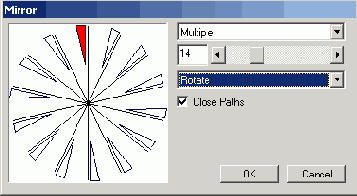

  •  Вызвать окно настройки инструмента Mirror и выбрать режим Multiple, Rotate. Задать число осей. Число осей зависит от соотношения радиуса окружности и шага зубца. В нашем случае оно равно 14. Подтвердить установки нажатием кнопки ОК;




  •  Отметить зубец и щелкнуть инструментом Mirror на пересечении направляющих. Копии зубца будут равномерно распределены по окружности и повернуты на соответствующие углы.




    • В режиме Multiple работают горячие клавиши, при помощи которых можно переключаться с поворота на отражение (и наоборот) и менять число осей в момент работы с инструментом. Клавиша <t> переключает инструмент с отражения на поворот, клавиша <4> реализует противоположное действие. Клавиша <-»> увеличивает количество осей, а клавиша «-> уменьшает это значение.

    Возможности инструмента Mirror трудно переоценить. Многие рисунки, в основе которых заложено симметричное расположение одинаковых объектов или некоторый регулярный узор, легко создаются с его помощью. На рис 5-34 показаны примеры регулярных узоров, напоминающие своей формой снежинки или кристаллы минерала. Все рисунки созданы при помощи размножения и поворотов одной образующей фигуры (рис. 5-34, слева), которая представляет собой замкнутый контур. Форма образующей выбиралась достаточно произвольно. Для инструмента Mirror были заданы следующие параметры: режим Multiple и количество осей, равное девяти. После инструмента Mirror ко всем узорам, кроме последнего, была применена операция объединения (Join), с помощью которой был добавлен мозаичный рисунок в область сплошного черного цвета, образовавшуюся в зоне перекрытия лучей.



    5-34. Регулярные узоры
