Точечная диаграмма


Точечные диаграммы (Scatter) отличаются от всех рассмотренных ранее типов. Исходные данные интерпретируются программой следующим образом:

  •  Две соседние ячейки, лежащие на одной горизонтали, рассматриваются как х и у координаты точки диаграммы;
  •  Пары смежных ячеек, расположенные в одном столбце, представляют точки одного графика или зависимости.
  • Итак, исходные данные должны быть записаны в пары смежных столбцов, и каждая такая пара доставляет информацию о координатах отдельного графика. Оставлять пустые столбцы между столбцами с данными нельзя, но можно пропускать отдельные пары ячеек в столбцах.

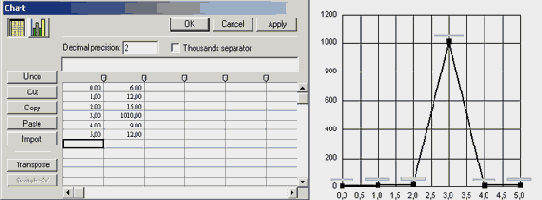

    На правом рисунке показана точечная диаграмма, построенная по исходным данным, представленным на левом рисунке.

    Кроме стандартных настроек изображения осей и расположения легенды, точечные диаграммы допускают изменение осей координат. Для этого служит поле Switch XY, которое расположено в самом низу диалогового окна Chart.
