Векторная графика в пакете FreeHand 9.0



Инструмент Ellipse

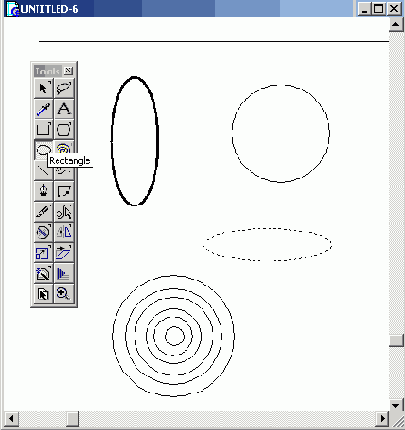

Инструмент Ellipse (Эллипс) — это средство для рисования эллипсов и окружностей. На рис. 2-7 показаны некоторые фигуры, которые можно нарисовать с его помощью.



2-7. Инструмент Ellipse

Техника использования этого инструмента напоминает работу с инструментом Rectangle. Есть только одно отличие — инструмент Ellipse не имеет настроек.
Напомним действия клавиш-модификаторов.
Рисование при нажатой клавише <Alt> позволяет определить эллипс с заданным положением центра.
Комбинация <Shift> в сочетании с инструментом Ellipse дает возможность нарисовать круг. И наконец, удерживая <Alt> и <Shift>, можно нарисовать окружность из заданного центра. Концентрические окружности на рис. 2-7 получены при помощи обеих клавиш-модификаторов.



Геометрические параметры любого нарисованного эллипса можно изменить при помощи указателя и палитры Object Inspector. Чтобы вывести палитру на экран, достаточно выполнить команду Window|Inspectors|Object или воспользоваться комбинацией <Ctrl>+<I>. На рис. 2-8 представлена палитра Object Inspector с параметрами отмеченного эллипса. Числовые поля палитры означают: х, у - координаты левого нижнего угла описанного вокруг эллипса прямоугольника, w - ширина эллипса, h — высота эллипса. Чтобы изменить геометрические параметры фигуры, надо ввести требуемые значения числовых полей и подтвердить выбор нажатием клавиши <Enter>.



2-8. Палитра Inspector для редактирования эллипсов

Так же, как и прямоугольник, эллипс представляет собой группу. В нее входят четыре дуги, положение и размеры которых могут меняться только согласованно. Команда Modify|Ungroup (<Ctrl>+<U>) превращает эллипс в набор кривых, которые можно редактировать независимо. При помощи указателя разгруппированный эллипс можно превратить в замкнутую кривую произвольной формы.
