Инструмент Freehand


Инструмент Freehand (Рисование) предназначен для рисования кривых произвольной формы. На рис. 2-12 показан способ выбора инструмента и результаты его работы. Стиль рисования этим инструментом свободный, что называется, «от руки», и буквальный перевод его названия означает «Свободная рука». Чтобы нарисовать линию при помощи инструмента Freehand, необходимо, удерживая левую кнопку мыши, прочертить на экране трассу. После освобождения левой кнопки программа превратит трассу в кривую, которая будет состоять из прямых и криволинейных сегментов, соединенных узлами. Все узлы нарисованной кривой высвечиваются, а сама она считается отмеченной. Если, не снимая отметки с кривой, продолжить рисование и стартовую точку новой кривой расположить в некоторой небольшой окрестности от одной из конечных точек, то программа автоматически объединит конечную и стартовую точки.

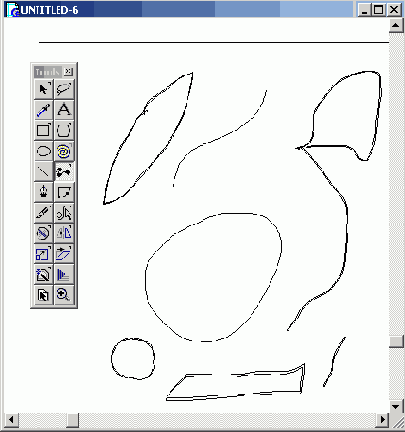

2-12. Инструмент Freehand

Чтобы нарисовать замкнутую кривую, достаточно поместить конечную точку в окрестности начальной. Близко расположенные точки программа автоматически объединяет. Признаком того, что операция объединения возможна, служит небольшой черный прямоугольник, который появляется справа и снизу от курсора.
Рассмотрим действие клавиш-модификаторов. Если рисовать инструментом при нажатой клавише <Alt>, то получатся прямые линии. Самый простой способ нарисовать ломаную — это использовать автоматическое объединение узлов и клавишу <Alt>.
Одновременное нажатие и удерживание клавиш <Alt> и <Shift> позволяет нарисовать прямую линию с углом наклона, кратным 45 градусам.
Клавиша <Ctrl> превращает инструмент Freehand в ластик. Предположим, что проведена трасса кривой, но левая кнопка мыши еще не отпущена. Тогда, удерживая <Ctrl> и не отпуская левой кнопки, можно сдвинуть курсор назад и стереть неудачный участок кривой. Необходимо помнить, что стереть можно только последний участок кривой и только в том случае, если не была отпущена левая кнопка мыши.



Рассмотрим настройки инструмента Freehand. Двойным щелчком по кнопке инструмента вызывается диалоговое окно Freehand Tool, которое показано на рис. 2-13 слева. Поле Options имеет два переключателя: Tight fit и Draw dotten line. Если выбрать первый переключатель, то программа нарисует кривую, максимально совпадающую по форме с трассой, которую прочертил пользователь. Возможной платой за точность будет увеличение узлов и замедление скорости перерисовки экрана. Второй переключатель служит для отображения трассы кривой пунктирной линией. Собственно только эти переключатели относятся к инструменту Freehand. Кнопки под общим названием Tool Operation предназначены для выбора различных режимов инструмента.
Режим Freehand — это режим инструмента по умолчанию, и работа в нем уже рассмотрена.

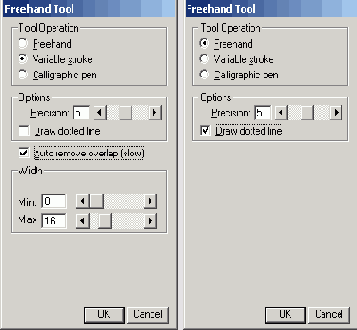

2-13. Диалоговое окно Freehand Tool
