Инструмент Graphic Hose


Инструмент Graphic Hose (Пульверизатор) — это еще одна удачная новинка восьмой версии программы. На первый взгляд, работа инструмента напоминает действие своеобразного графического пульверизатора, который разбрасывает фигуры по рабочему полю. На самом деле функции этого инструмента намного сложнее. Его можно рассматривать как средство для хранения типовых элементов публикации и обмена информацией между различными пользователями и проектами. Инструмент Graphic Hose выполняет функции графической библиотеки. В библиотеке можно хранить типовые графические элементы, заготовки, логотипы, значки и т. п. и обмениваться ими между публикациями. Если объект, созданный в одном документе, занести в библиотеку, то он будет доступен для всех проектов, текущих и будущих, которые разрабатываются с помощью FreeHand.

Библиотека состоит из несколько графических коллекций. Каждая коллекция включает до десяти различных объектов, в число которых могут входить: геометрические примитивы, контуры, текстовые блоки, растровые рисунки, постскриптовские объекты.

Инструмент выбирается щелчком по кнопке

палитры Xtra Tools (<Ctrl>KAlt>+<X>). Двойным щелчком по этой кнопке вызывается диалоговое окно с настройками (рис. 5-35).

Радиокнопка Hose переключает диалоговое окно в состояние, которое служит для выбора типов и элементов коллекции. Рассмотрим работу с окном в этом режиме.

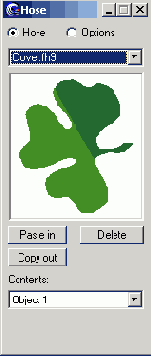

5-35 Выбор графической коллекции

Верхнее поле содержит список имен установленных коллекций, а также служебные команды New, Rename, Duplicate. Командой New создается новая коллекция, команда Rename позволяет задать новое имя существующей коллекции, команда Duplicate порождает дубликат. В большом центральном поле отображается миниатюра одного из объектов выбранной коллекции. Список всех элементов коллекции приводится в нижнем поле. Элементы получают стандартные имена Object 1, Object 2 и т. д. в соответствии с последовательностью их включения в коллекцию.

Щелчком инструмента Graphic Hose в данную точку рабочего стола помещается очередной объект выбранной коллекции. При помощи буксировки можно разместить объекты коллекции вдоль трассы инструмента.
